SDMS高清网络数字矩阵

高清数字矩阵介绍

SDMS

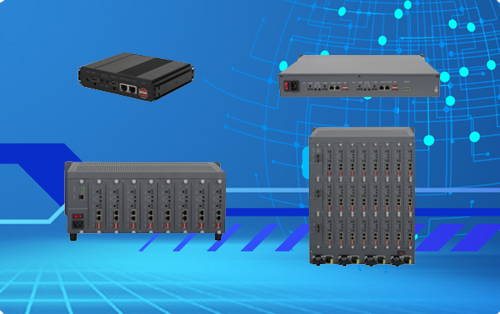

嵌入式高清网络数字矩阵是最新研发的高清网络解码产品，单机箱最大支持48路HDMI输出，奇数口支持4K。充分考虑市场需求，适用于各种场合，是一款技术先进、功能实用、使用便捷的高清网络上墙设备。嵌入式高清网络数字矩阵可以将前端高清网络摄像机或平台软件通过网络传过来的压缩视频数据解码还原为高清数字信号输出至显示设备上。支持图像巡视、成组、分割、成组等多种显示方式，可以实现实时语音监听，报警联动等功能。编解码方式支持H.265、H.264、MPEG4等，支持4K解码显示。

1:单机最大支持48路HDMI视频输出

2.支持4K、1080P、720P、D1等格式

3.单模块最大支持2路4K或16路1080P或32路720P或64路D1

4.支持海康、大华、天地伟业解码器

5.支持大屏分割、拼接

6.支持轮巡方案设定和轮巡方案管理

7.支持报警联动上墙

规格参数

Technical Parameter

表格

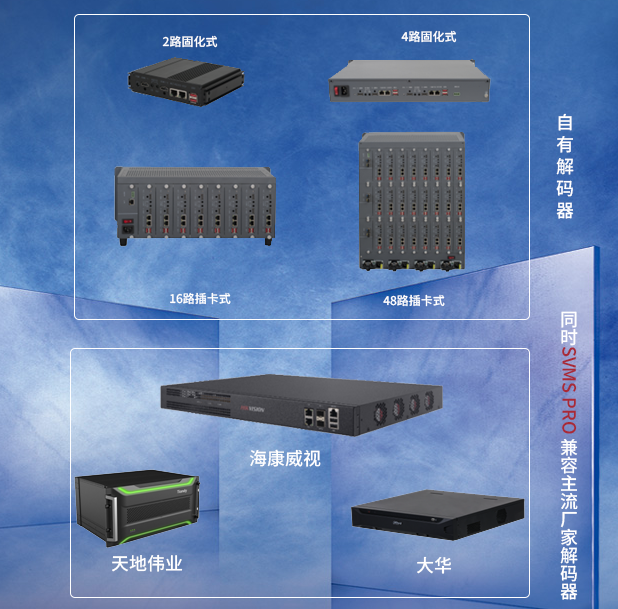

型号	SDMS-E02	SDMS-E04	SDMS-E16	SDMS-E48
描述	固化式2路输出	固化式4路输出	插卡式16路输出	插卡式48路输出
模块接口参数
输出	单机支持2路HDMI输出	单机支持4路HDMI输出	单模块支持2路HDMI视频信号输出	单模块支持2路HDMI视频信号输出
以太网	100M/1000M自适应
音频输入	1路，采用Ф3.5音频接口
音频输出	1路，采用Ф3.5音频接口
报警输出	支持
USB2.0	支持
RS232	支持
视频参数
视频编码参数	H.265、H.264、MPEG4
网络输入参数	4K、1080P、720P、D1
HDMI输出	1024×768P@60Hz、1280×720P@60Hz
分辨率	1366×768P@60Hz、1920×1080P@60Hz、3840×2160@60Hz（奇数口）
视频解码显示	单机支持2路4K或16路1080P或32路720P或64路D1解码显示	单机支持4路4K或32路1080P或64路720P或128路D1解码显示	单模块支持2路4K或16路1080P或32路720P或64路D1解码显示
拼接显示	单机支持2屏拼接	单机支持4屏拼接	单机支持16屏拼接	单机支持48屏拼接
单屏显示	支持 4/6/8/9/16/25/36等分屏
OSD信息	支持（窗口、通道、标题等信息显示）
音频参数
音频编解码	支持G.711、G.726、ADPCM音频编解码
开启/静音	可全局设置，可单通道快捷操作
音频输入	单机支持1路音频编码，可启用和关闭音频输入	单模块支持2路音频编码，可启用和关闭音频输入	单模块支持1路音频编码，可启用和关闭音频输入
报警输入	支持网络报警信息接入
报警输出	支持报警联动	支持2路报警开关量输出；支持报警联动
报警处理	支持自动和手动报警处理模式
设备供电	DC 12V	AC 220
功耗	≤10W	≤24W	≤160W	≤450W
工作温度	0-45℃
工作湿度	10%～90%
机械结构	217.5mm(长) ×126.2mm（宽） ×36mm（高）	492.6mm(长) ×371mm（宽）×66.7mm（高） 1.5U	492mm(长) ×248mm（宽） ×174.8mm（高） 4U	491mm（长）×342.5mm（宽）×570.7mm(高) 13U

高清数字矩阵介绍

高清数字矩阵功能

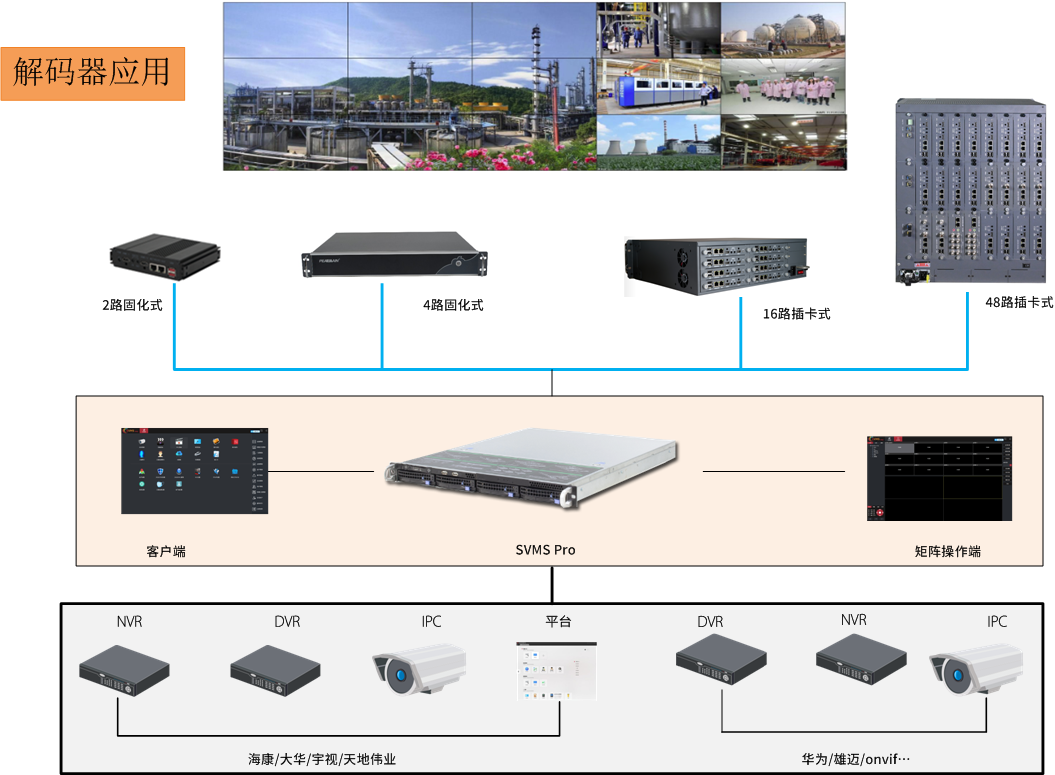

结构图
